4億ドルの巨獣：半導体製造の時代を画す機械

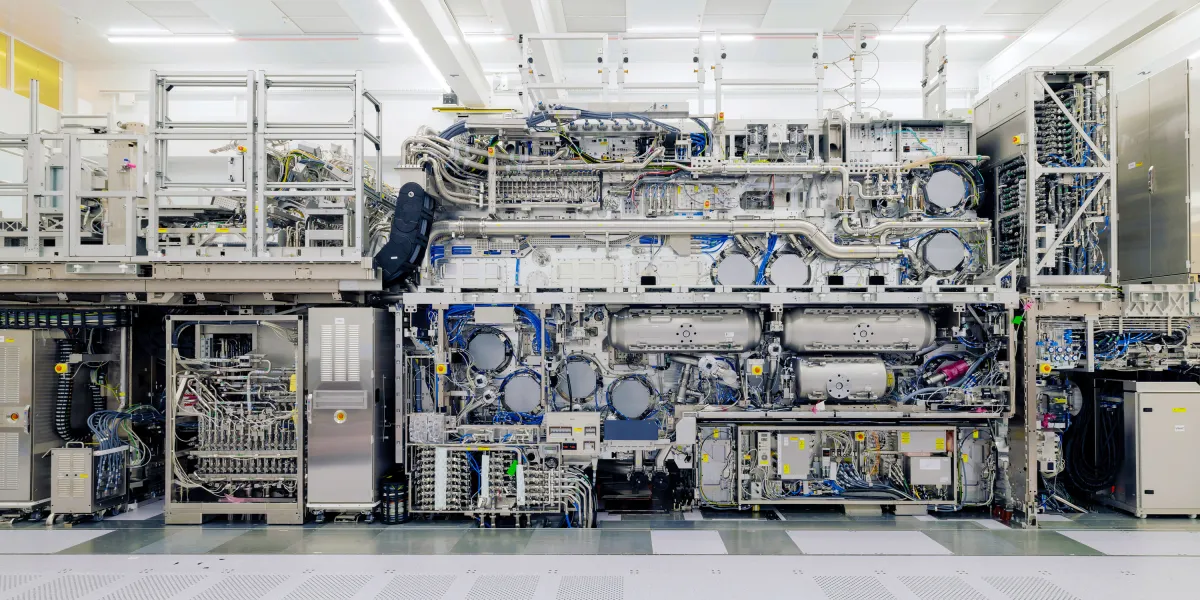

オランダ・フェルトホーフェンのクリーンルームで、ASMLの技術責任者であるJos Benschopは、はしごをゆっくりと登り、巨大な装置の頂部へと上がった。この機械は二階建てバスほどの大きさで、重量は150トンを超え、精密フライス加工されたアルミニウム合金の外装には、数千本の蛇行するパイプ、カラーケーブル、加圧タンクが巻き付いている。地上から見上げると、まるで銀灰色の金属要塞のようだ――そしてこれこそが、世界の半導体製造業における最高価格の単一設備：価格4億ドルの次世代High-NA EUV（高開口数極端紫外線）露光装置である。

露光の巨獣に登る

Benschopは、ASMLにおける露光システム研究開発の重鎮であり、露光技術がDUVからEUVへと飛躍する過程を自らの目で見届けてきた。「EUVを実験室から製造ラインのツールへと変えるのに20年かかった。そしてこの一台は、再びムーアの法則の限界を塗り替えるだろう」と彼は言いながら、装置上部の光学モジュールを点検した。このHigh-NA EUV露光装置は開口数0.55の投影光学系を採用しており、現在主流の0.33 NA EUVと比べて、露光分解能を8ナノメートル以下まで向上させることができ、3ナノメートルさらには2ナノメートルプロセスノードの量産をサポートする。しかし、この突破を実現するための代償は、体積・重量・コストの急激な増大であり――1台あたりの研究開発投資は40億ドルを超え、販売価格は4億ドルに達し、さらに数十台のトラックでの輸送が必要となる。

4億ドルの価値

なぜ1台の機械が4億ドルもの価値を持つのか？答えは、半導体製造における最も難しい矛盾——より小さな面積により精細な回路を刻む——を解決していることにある。トランジスタのサイズが物理的限界に近づくにつれ、従来のDUV露光は5ナノメートル以下のニーズに応えることが困難になった。EUV露光技術は、波長わずか13.5ナノメートルの極端紫外光を用いて、回路パターンをシリコンウェーハに投影する。しかし初期のEUV露光機の分解能は7ナノメートルプロセスをサポートするに留まり、さらなる微細化には光学系の開口数を拡大しなければならない。High-NA EUVの光学モジュールはドイツのZeiss社が製造しており、数十枚の反射鏡（極端紫外光はレンズを透過できないため）を含み、各鏡の表面粗さは原子レベルに制御される必要がある。システム全体は真空環境下で動作する必要があり、ピコメートル級の移動精度を持つ超精密ウェーハステージも搭載されている。さらに、装置内部には強力なレーザー生成プラズマ光源があり——毎秒5万回の極端紫外光パルスを発生させ、消費電力は1メガワットを超える。これらの極限技術の結晶こそが、4億ドルという高額な価値を構成している。

「High-NA EUVは露光機の進化であるだけでなく、物理法則への挑戦でもある。これにより、爪の先ほどの大きさのチップに1000億個を超えるトランジスタを集積することが可能になる。」——ASML技術責任者 Jos Benschop

技術的突破と課題

しかし、高額なコストだけが唯一の障壁ではない。High-NA EUV露光装置の運用コストもまた驚異的だ：1台あたりの時間あたり消費電力は1.5メガワットに達し、専用の冷却システムが必要で、さらに継続的な液体スズターゲットの供給（極端紫外光の生成に使用）が必要となる。さらに重要なのは、これほど巨大な設備は、工場の耐荷重、クリーン度、物流に対して厳しい要求を課すことだ。TSMC、Samsung、Intelといった半導体大手はすでに初回のHigh-NA EUV装置を発注しており、2025年末までに試験ラインへの導入を計画しているが、量産の成熟は2027年以降になると見込まれている。Benschopは、ハードウェアのアップグレードに加え、対応するフォトレジスト、フォトマスク、計算リソグラフィーソフトウェアの協調的な進化も必要だと指摘する。「F1マシンを都市の道路に持ち込むようなものだ。道路を整備するだけでなく、ドライバーを訓練し、信号機も改造しなければならない」と彼は例えた。

業界への影響と将来の展望

より大きな視点から見ると、この4億ドルの機械はASMLの看板商品であるだけでなく、半導体産業全体の命運に関わるものだ。High-NA EUVが計画通りに2ナノメートルプロセスの量産を実現できれば、ムーアの法則の寿命を少なくとも10年延ばし、AIチップ、量子コンピューティングプロセッサ、自動運転SoCの演算能力需要を支えることになる。しかし、1台4億ドルという価格は、ごく限られた最も資本力のある半導体メーカーしか購入できないことを意味しており、産業の集中度をさらに高めることになる。業界ではすでに懸念が浮上している：露光装置がますます高価で巨大になるにつれ、世界の半導体製造の構図は「勝者総取り」のサイクルに固定されてしまうのではないかと。

編集後記：この4億ドルの巨獣の登場は、人類がナノスケールでの工学能力において新たな頂点に達したことを示している。しかし同時に、技術的奇跡の裏側には高額なコストと資源消費があることを私たちに思い知らせる。中国など半導体後発国にとって、High-NA EUVはほぼ越えられない壁となっている——政治的禁輸措置のためだけでなく、それを支えるために数十年にわたる光学技術の蓄積と精密製造エコシステムが必要だからだ。おそらく、将来の半導体製造業における競争は、「誰が露光装置を入手できるか」から「誰が最先端の露光装置を使わずに同等の性能を実現できるか」へとシフトするだろう。これこそが、この機械が業界に真に深く考えさせている点なのかもしれない。

本記事はMIT Technology Reviewより編訳
